МОЗГИ ДРОЗДА Товарищ Вова попросил написать раздел к его статье пулемет. Не долго думая, решил написать отдельно про начинку супостата на примере наших пернатых. Их мозгах и прочих прелестях жизни.
Начнем с того что каждый раз когда милая птичка попадала мне в руки, руки не зависимо от головы раскурочивали и препарировали пациента :).И что удивительно каждый раз начинка дроздов менялась на глазах. Кто читает ганзы, тот я думаю в курсе что схем дроздов существует довольно много: От полностью засыпанной резисторами, транзисторами и прочими приблудами платы, до скромного микроконтроллера посередине платки одиноко стоящего в окружении гигантских конденсаторов и ползунковых переключателей. Ну это все лирика.
И так с чего все начинается? С цели, цель какая – повышение ТТХ птички. Идем дальше, с целью определились, ну не ухудшать же ТТХ :), ну и без конкретной задачи нету смысла вообще что либо делать с электроникой. Условно принимаем то, что мы умеем вынимать вставлять плату дрозда .
Итак первая задача. Увеличить мощность.

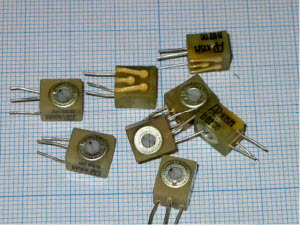

Конечно, кому нужен дрозд 90 м/с если есть возможность существенно повысить скорость пули. Тут все просто, те экземпляры которые попадались мне имели в правом верхнем углу платы подстроечный резистор. На обычном дрозде впаян на 150кОм маркировка М15, в бункерном стоит 2.2 кОм маркировка 2к2. Это из тех что я видел, как всегда стандартные три ножки. Берем сверло, сверлим в корпусе отверстие. Устройство готово!
Куку, а кто это тут выглядывает? Вот он родимый заныкался в пулемете. Кушать просит электрончиков.
Итак первая задача решена! Но постойте где тут электроника? Да всё просто, во первых резисторы данного вида при настройке могут быть вывернуты из платы, банально если завернуть отверткой по самые помидоры - резисторы многооборотные лишку крутануть можно :). Тут берем потроха и бегом к электрику с бутылкой, ну или сами аккуратно выпаиваем. Внимательно смотрим, что написано на боку резистора, тут же забываем и бегом в магазин радиодеталей - мне вот такую же, но перламутровую :).
Второе, при многочисленных подстройках разрушается шлиц движка, что тоже не айс, по этому отвертку берем со шлицем чуть меньше диаметра резистора и аккуратно и без нажима крутим вертим. Без хронографа народ определяет скорость на слух и визуально по дощечкам как пули входят, по струе. Ну пойдет жидкий СО2 значит перекрутили :). Мы же на команду скинулись, купили ИБХ, радуемся точной подстройкой скоростей, горя не знаем.
Мой тюн резистора сводится к обмазыванию его не рабочих стенок термоклеем. Чтобы лишний раз не шевелить родимого.Так же параллельно впаиваем к родному конденсатору его брата близнеца. Либо нещадно выпаиваем базовый конденсатор на 10000 mF. И ставим жирный-жирный 22000mF. Больше заряду сливает на соленоид. Все так делают и мы тоже. Термоклей навсегда! :)
Задача –поменять настройки скорострельности.
Решений технических уйма, все зависит от тех. возможностей и прямоты косых рук. Читаем ганзы и прочие форумы, способы расписаны от и до. Стоит потратить на это время. Если очень нужно :).Схемы разные, способы тоже.
Вовин вариант: необходимо установить скорострельность в пределе 600-800 в/м и убрать отсечку очереди. Пулемет все дела.
Небольшое отступление. На сайтах многих фирм, лежат современные обновленные прошивки всего чего угодно плееры, сотовые и т.п. Мне как наладчику КИПиА первое, что пришло голову, а как ремонтировать дрозд , если к примеру водичкой лапки на контроллере пожжет? А ни как, нет никакой информации по прошивке. Видимо надо отправлять труп птицы в сервис центр, я не вникал. Наши сдуру отправили как-то хрон на ремонт- выбили фотодиод, хрон благополучно проездил по почтам пару месяцев и вернулся такой же.
Итак начался поиск прошивки, сразу обнаружились деятельные предприниматели наши и америкосские, которые продают прошитые микроконтроллеры за 500-1500р. Красна цена, но время не терпит! Программировать не умею, учиться долго, хотя и нужно. В принципе работа программиста столько стоит, если не больше, но жаба и халява побеждает разум.
http://www.drozdmax.com/ Уууу барыги иностранные, ой а что это там у них по мимо микросхемы за 40$? Штучка дрючка за 20$ DMax Drozd bb gun 1200 RPM Mod Board
Ооо! да это родная часовая микросхемка 555, на выходе генерирует нажатие кнопки. То что надо анлим, скорость правда высокая но поправимо :)
Тырим из интернета схему, мануал, на работе мародерствуем микросхему из кассы списанной. Лепим схему! Все просто, как лего.10 минут пайки.
Припаиваем к ножкам по мануалу, радуемся что не работает, где то накосячили, прозваниваем, смотрим что где КЗ, ура кое-как работает, тарахтит!
На следующий день…Сообщаем, что лоботомия дрозду совершена, идем к Вове запаиваться. Запаяв две полторашки и схему, помолясь, включаем, не работает, забыли батарейки купить ахахаха, Вова идет по квартире мародерствовать, родитель прибегает - верните пульт суки!
Берем аккамулятор кирпич, честно взятый с работы, хорошее место у меня там :)
Включаем, огонек не горит - смотрим разрыв в схеме при подпайке , пропаиваем, работает, тарахтит. Делаем дырку для резистора, фото было выше. Вставляем потроха. Включаем. Тарахтиит родной, но внезапно сдох. Что такое, вынимаю плату работает
ставлю не работает встает 1 выстрел делает? Косяк контакта нет или разрыв еще где происходит при небольшом изгибе платы. Плата с корпусом забирается на доработку...

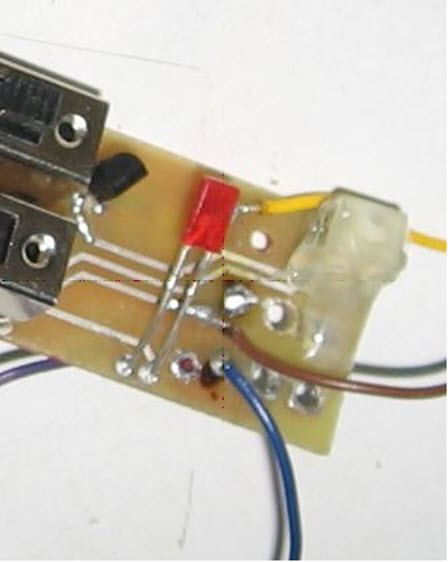

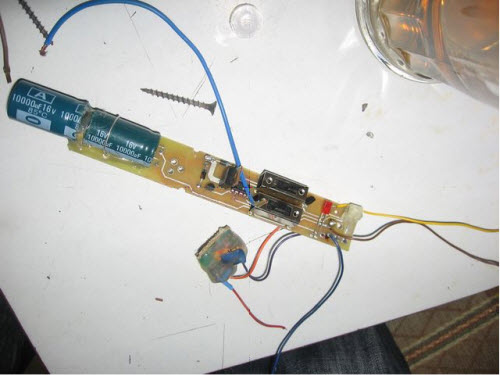

Вот он мозг Дроздабункера, в термоклее секретная схема генштаба с красным проводком!

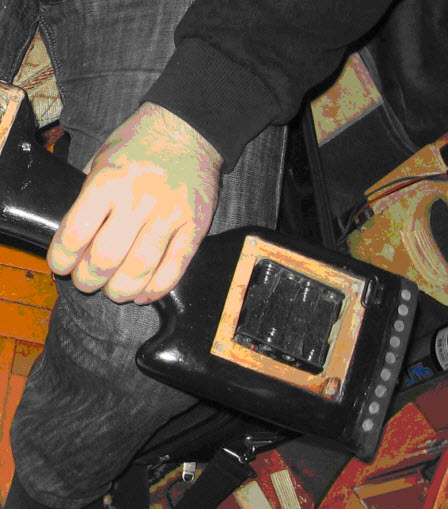

Тарахтит-не тарахтит, не тарахтит!
Где батарейки,сука!

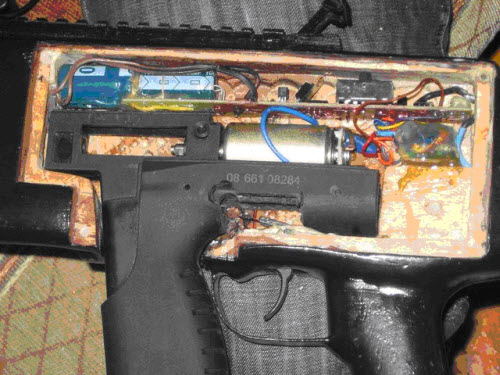

Коленкопаялинг,после фанеринга. Привет соленоид.Воззззааа.
Запайщик дроздов.На этом все закончилось в тот день. Дрозд запили мнеее
.
Сижу дома, пропаял схему, проц, вроде все никаких кз и косяков, все работает, как заговоренный прямо, вставляю в корпус встает. Дальше происходит веселуха. Провод от соленоида тупо отваливается, и не в месте пайки а по середке внутри. Работал на двух жилках, перебитый провод оказался у Вовки. Ну ладно заменил. Включаю схему. Диод горит, схема не работает, звоню. На стабилизаторе 1.7в вместо 5в. Ладно под рукой лежит керн05 впаиваю, ну питалово нормалек, разогрелся чутка так как с акамулятора идет все 12в, но не критично. Ладно жму огонь нет эффекту. Потом ВНЕЗАПНО дымиться переключатель IRLZ44 , схему выкл, шчупаю - палец шипит, градусов под 200 разогрелся. Наступает пиздец, у дрозда рак мозга :).Ладно думаю не беда завтра на работе на программаторе погляжу что же там у тебя в черепе…
На работе резво как понос пока нет заявок на объекты пытаюсь читать прошиву. А вот она сучка не читается, все приехали PIC12F675 сдох, аминь. Запасной вариант есть, о нем ниже :).
Ладно беда не беда, делать что то надо, для начала впаял колодку на место пустующего мозга. Кто не знает это такая штучка с палочками куда можно вставлять-вынимать микросхемки много раз без пайки. Спаял, сижу в интернете лопачу каждую страницу оружейных форумов. И нахожу таки ссылку, по которой есть прошивка дескать есть добрые люди. Дрожащей рукой, помолясь жму. http://guns.org.ru/topic.php?forum=99&topic=26&p=1
Тик-тик-тик-загрузка………
Алилуя, напишу товарищу благодарность от нашей команды. Все прошивка скачана, скачен исходный код прошивки, что тоже важно для дальнейших изысканий.
Вперед за мозгами в единственный магазин в городе радиодеталей, прибегаю – обломчик, диповских (тех что с ножками микросхем нет),привоз 17 мая я умру ждать :), есть поверхностный монтаж микросхемка, ладно выбирать не приходиться беру. На работе пытаюсь запаять на дополнительную колодку напрямую, а корпус SO8 это как блоха мелкий 5 мм в длину где-то, две ножки из восьми не выдерживают и обрываются у корпуса. Тут начинаются песни и пляски. Подпаялся кислотой минут через 30. Дрожащей рукой несу к программатору –прошивка залезла в мозг. Так же бережно возвращаю мозг на стол и аккуратно заливаю термоклеем. Обычно, когда нет вариантов, я его использую как оружие последнего шанса. Ставлю в плату, все работает. Спасибо автору за бесплатный софт:).
Дальше дело техники. Все провода меняю на мгтф , привык с ними работать. Запаиваю бункерный штекер. Все птичка выдает 1-3-анлим скорость 700-1000-1300 где то, автор прошивки настраивал по звуку :)Ставим анлим и самую низкую скорость. Работа выполнена.
Они молятся конденсаторам
Пулемет мозгомет
Мой вариант: в сети была выложена новая схема с прошивкой на микроконтроллере с индикатором выстрелов, без отсечки, с возможностью изменять объем обоймы, после отстрела которой, блокировался спуск, скорострельность от 100 до 1200 выстрелов в минуту, и мощностью от 1мс до 15мс (время импульса), правда без резистора, но в итоге скорость идеально вписалась в дозволенную хардбольную 160 м/c.
И буквально на следующий день прошивку автор удалил. Но мы, то сохранили, но не претендуем на коммерческое использование.
Сам дрозд лишился платы, и многих органов – как всегда фанеринг и паялинг, остались только кнопка огня и перезарядки, ну и провода на соленоид. Мозги были вынесены в отдельный блок. Идеально вписался в коробку для продуктов. В нее влез 1.2кг аккумулятор на 12 вольт. Хорошая вещь. Работает долго.
Плату я использовал макетную, так как паял по схеме полный проект впервые, в основном я по схемам чиню, и после небольшой отладки схема заработала как надо. Я доволен результатом. Просят рассказать про фанеринг по-больше, но статью писать влом. Принцип везде одинаков. Это все делалось месяц по чуть- чуть, строгал пилил без чертежей. По интуиции. Единственное с помощью термоклея и медных пластин убрал вибрации магазина, и пришлось его подточить чтобы он в ставал в новый фиксатор магазина.
Осторожно дроздец
В грунтовке

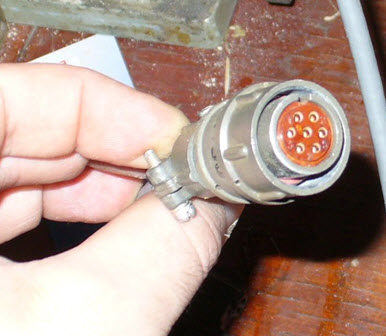

Промышленный разъем, клевая штука

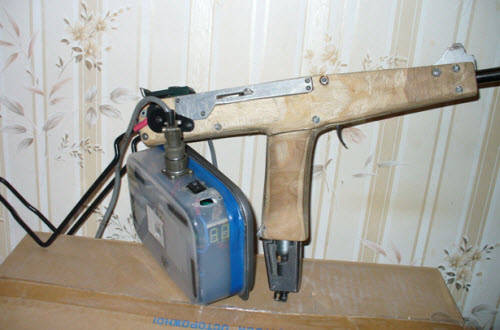

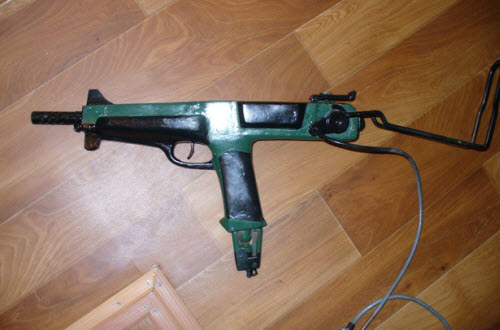

Ну и раскрасил, крашу ужасно конечно
Если будет необходима информация по прошивкам, пишите все дам.
С Ув. Одик.
|
