Изготовление лож для винтовок
Изготовление лож
Начну с того, что я самоучка, меня никто не учил работать с деревом и тем более делать ложи для винтовок, до всего доходил методом проб и ошибок в процессе работы… поэтому настоящим мастерам мои методы могут показаться смешными, но всё же поделюсь опытом… Про процесс изготовления чуть ниже, для начала моё первое «творение»… После того как сделал практически всё что возможно с железом ИЖ-61, статья про ап железа должна быть в этом же разделе сайта, решил сделать для него новое ложе из фанеры. Применял для изготовления пилу рашпиль и шкурку разных номеров, заняло это у меня достаточно много времени, выпиливал только заготовки 3 дня и делал задник из куска резины, потратив на него не мало времени….
Вот что получилось:

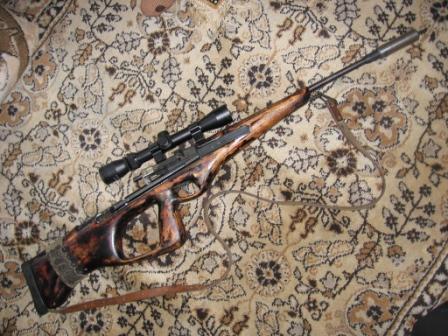

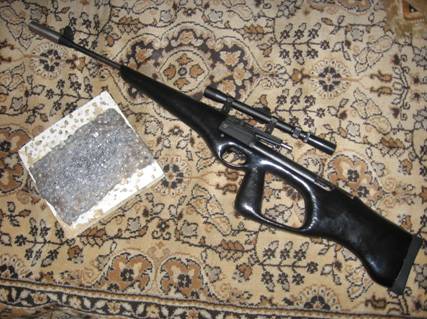

Это первое моё самодельное ложе, когда делал ещё про хардбол не знал… дизайн спорный делал «так чтоб удобно было»
Это то же ложе только на Иже другой прицел и цвет изменён, специально потёр краску, так по-моему симпатичней
Вернёмся к изготовлению. Все свои ложа я делал из берёзовой фанеры 1,5см толщиной, т.е. ложе состоит из 3 склеенных слоёв. Сорт фанеры саамы «лучшей» - халявная, была возможность бесплатно достать с производства куски пригодные для вырезки заготовок и я ей пользовался…. Как написал выше ложе состоит из 3 слоёных слоёв фанеры 1,5см это весьма удобно нежели из 2 кусков или цельного куска дерева, т.к. с каждым куском можно работать отдельно до склейки, а центральную часть сразу вырезать по форме «железа» винтовки. Сначала я снимал родное ложе с винтовки обмерял его внутри и снаружи, обмерял параметры «Железа» и делал эскиз на ватмане, эскиз делал один для всех трёх кусков, центральная часть была нарисована сверху основного эскиза и пестами прорезана чтоб можно было нанести разметку на фанеру.

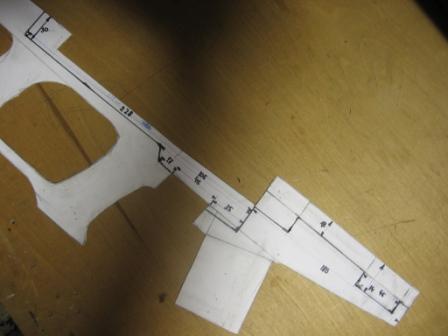

Эскиз для ложа а-ля ВСС для ИЖ-61
Скобу которая закрывает спусковой крючок на первом ложе я выпиливал вмести с центральной частью, т.е. она была частью ложа была из фанеры, это было весьма не удобно и при работе с центральной частью она норовила сломаться. Поэтому в последующих ложах я решил делать эту скобу из металла и крепить уже в самом конце, это весьма облегчило работу с ложем. Получается что центральная часть ложа состоит из 2 частей – приклада и цевья. Для вырезки заготовок из фанеры я использую электролобзик, ооочень полезная вещь в этом деле. В разы ускоряет процесс, при вырезки советую на углах просверлить отверстия чтоб пилу лобзика можно было легко повернуть. Заготовки вырезал весьма не аккуратные, оставляя большой припуск на обработку, поначалу всё выглядит очень страшно...

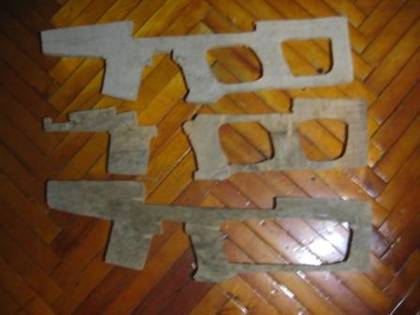

Заготовки для ложа а-ля АВП для МР-512(мурки)

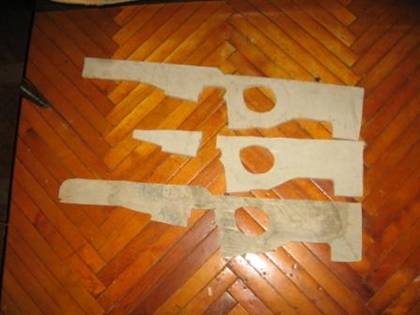

Заготовки для ложа а-ля ВСС для ИЖ-61
При склеивании ложа эпоксидной смолой я его скручивал шурупами для жёсткости, около 8 шурупов в каждое ложе. Что бы легче было вкручивать шурупы для них сверлились отверстия, отверстия не были проблемой т.к. ложа полностью закрашивались, а все косяки на них в процессе обработки шпаклевались.

Заготовка ложа а-ля АВП после склеивания
После того как эпаксидка засохнет рукоятку и имитацию магазина надо сделать тоньше, срезав с каждой стороны примерно по 5-7мм, и опять же в этом плане очень удобно работать с фанерой, прорезаем канцелярским ножом в местах где должно начинаться сужение ложа на необходимое количество слоёв и по одному подцепляя их стамеской снимаем. Затем я делаю черновую обработку, использую для этого наждак и крупный камень на нём, и похер мне что он для обработки металла… так экономятся несколько часов с рашпилем…. В процессе обработке на наждаке получается много мелких опилок, я их собираю и в смеси с эпоксидкой в последствии использую для шпаклёвки косяков. Да ещё одно эпоксидка весьма сильный клей и не все шурупы которыми я скрепляю фанеру получается выкрутить, но это не беда когда есть наждак, выступающие части легко срезаются.

Ложе а-ля АВП после снятия лишних слоёв с магазина и рукоятки, и обработке на наждаке
Затем надо сделать выборку для железа, центральная часть уже имеет форму железа, осталось убрать лишнее с краёв, для этого я использую фрезу для дрели диаметром 20мм. Удержать дрель с фрезой весьма сложно, её сильно бьет… я зажимал дрель с фрезой в тиски так намного проще. Конечно можно сделать выборку до того как склеивается ложе, я так делал первый раз… но с фрезой по-моему получилось проще….. Фрезой работаем аккуратно постепенно примеряя железо винтовки…

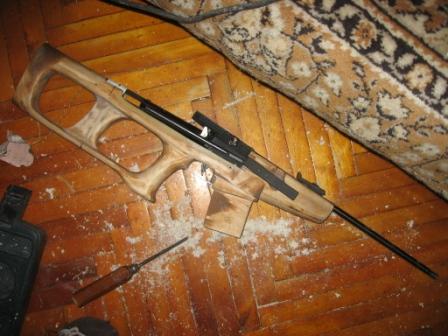

Ложе для мурки а-ля АВП, после обработки внутренней части фрезой
После этого я начинаю заниматься внешней отделкой, начинаю я заделки самых серьезных косяков. Для этого делаю шпаклёвку из эпоксидки и опилок собранных после обработки заготовок на наждаке, эпоксидку смешиваю стандартно 1 к 10 опилок добавляю столько чтоб смесь получилась по густоте как обыкновенная шпаклёвка. После того как это всё засохнет, опять сутки, обрабатываю рашпилем и шкуркой и примеряю железо… Таких обработок шпаклёвкой может быть несколько, пока не добьюсь желаемого результата – устранения всех косяков.

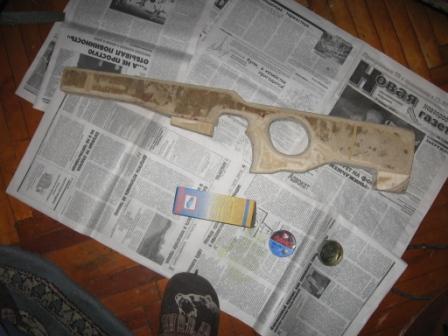

Ложе а-ля ВСС для ИЖ-61, сделана выборка под железо фрезой и замазаны косяки
шпаклёвкой

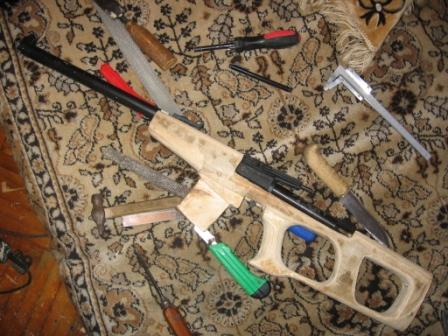

Ложе а-ля АВП для мурки, сделана выборка под железо фрезой и замазаны косяки шпаклёвкой

Ложе практически готово, теперь надо сделать отверстия для крепления винтами ложа к железу, очень ответственный момент т.к. чуть сместишь отверстие и все хрен прикрутишь… бывало у меня такое, приходилось замазывать отверстие той же шпаклёвкой из эпоксидки и опилок ждать сутки и сверлить заново. На этой же стадии изготовления делаю скобу закрывающую спусковой крючок, делаю из стали 2мм, прикручиваю к ложу потайными винтами и приклеиваю эпоксидкой, винты сверху шпаклюются и после окончательной покраски их не видно. После это идёт окончательная полировка ложа мелкой шкуркой и грунтовка под покраску. Для грунтовки и покраски использую краску в аэрозольных баллончиках. После того как грунтовка застынет я её шлифую мелкой шкуркой. Если ложе будит иметь комбинированную покраску в место перехода закрываю малярным бумажным скотчем.

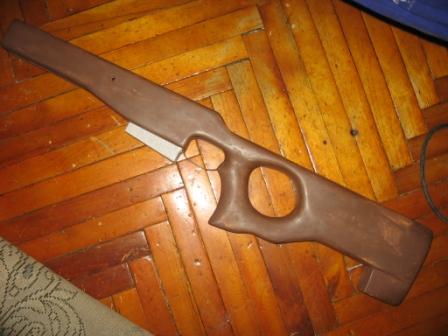

Ложе для ИЖ-61 готово под грунтовку
Загрунтованное ложе для мурки, имитация магазина закрыта малярным скотчем чтоб не попала зелёная краска

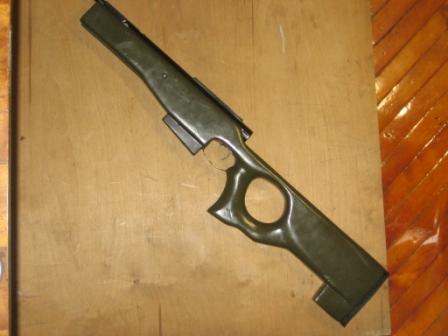

Загрунтованное ложе для ИЖ-61

Покрашенная основная часть ложа для мурки, имитация магазина пока покрыта только грунтовкой
После покраски я креплю в ложу задники, после того как я намучился с самодельным задником я решил покупать их в магазине, выбор большой, но 250-300р.(самый дешевый) за кусок резины по-моему многовато…. Задник надо покупать до того как начнёте начерно обрабатывать ложу на наждаке или рашпилем, что бы подогнать форму приклада под задник.

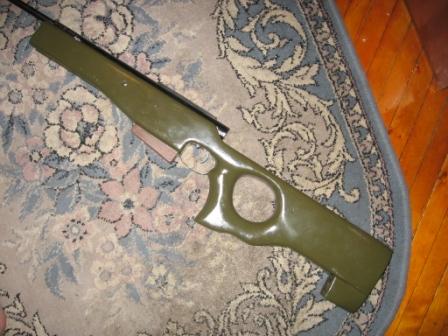

Готовое ложе для мурки с вставленным железом

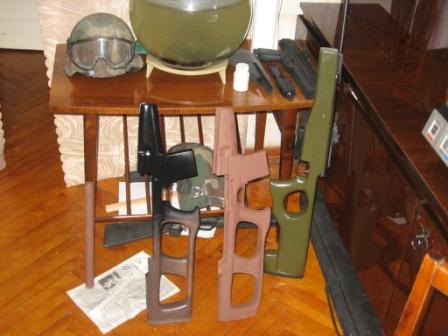

Сохнущие ложа для ИЖ-61 и мурка в новом ложе
Мурка а-ля АВП, помимо ложа на ствол одета металлопластиковая труба диаметром 20мм и надульник а-ля пламегаситель с возможностью отстрела сигнала охотника. Сейчас ещё и оптика стоит

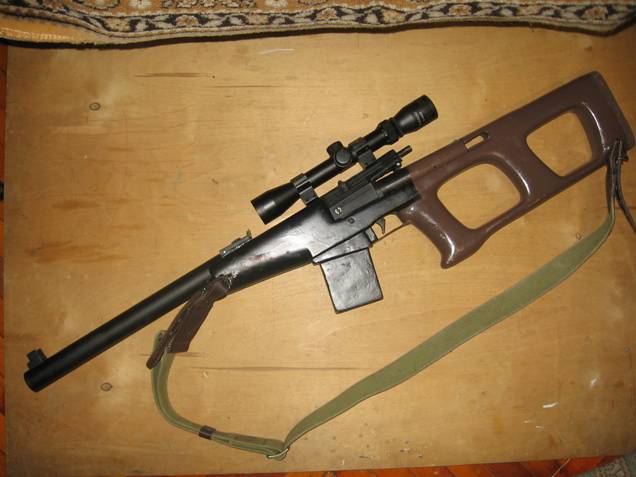

Первое моё ложе под ВСС, делал для себя. Интегрированный глушитель сделан из алюминиевой трубы диаметром 32мм…трубы такой у меня к сожаленю больше нет поэтому в последствии пришлось использовать металлопласт. На ствол посажен с помощью шайб точенных на заказ. Мушка спаяна из стали толщиной 2мм

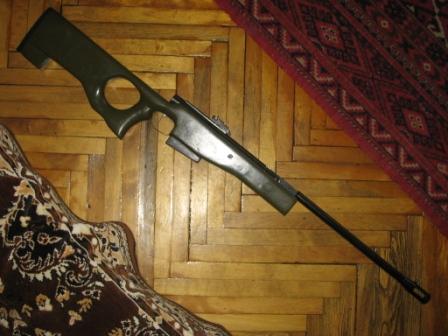

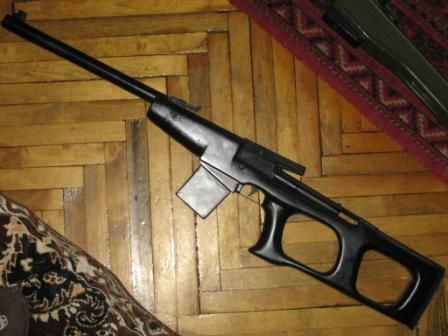

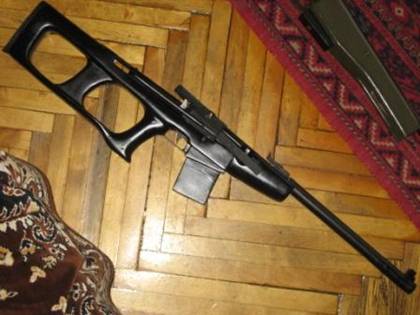

ИЖ-61 а-ля ВСС, на ствол надел интегрированный глушитель из металлопластиковой трубы диаметром 26мм, стоит с помощью шайб которые по моим чертежам точили…Мушка спаяна из стальных пластин толщиной 2мм. По желанию хозяина винтовки ложе покрашено полностью в чёрный цвет
Категория: Оружие и Защита | Добавил: slight_mpx (01.09.2009) | Автор: Владимир Пивоваренко
Просмотров: 28282 | Рейтинг: 4.2/75
